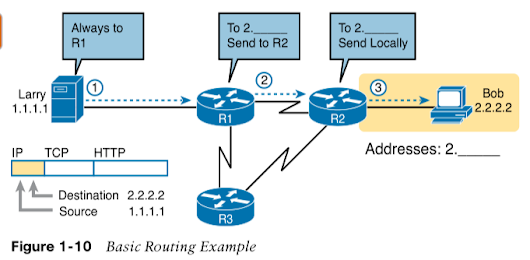

Gambar 1-10 mengulangi kasus umum di mana server web Larry ingin mengirim bagian dari halaman web ke Bob, tetapi sekarang dengan detail yang terkait dengan IP. Di kiri bawah, perhatikan bahwa server Larry memiliki data aplikasi yang sudah dikenal, header HTTP, dan header TCP yang siap dikirim. Selain itu, pesan sekarang berisi header IP. Header IP menyertakan alamat IP sumber dari alamat IP Larry (1.1.1.1) dan alamat IP tujuan dari alamat IP Bob (2.2.2.2).
Langkah 1, di sebelah kiri Gambar 1-10, dimulai dengan Larry siap mengirim paket IP. Proses IP Larry memilih untuk mengirim paket ke beberapa router — router terdekat di LAN yang sama — dengan harapan router akan tahu cara meneruskan paket. (Logika ini seperti Anda atau saya mengirim semua surat kami dengan meletakkannya di kotak surat terdekat.) Larry tidak perlu tahu lebih banyak tentang topologi atau router lainnya.
Pada Langkah 2, Router R1 menerima paket IP, dan proses IP R1 membuat keputusan. R1 melihat alamat tujuan (2.2.2.2), membandingkan alamat itu dengan rute IP yang diketahui, dan memilih untuk meneruskan paket ke Router R2. Proses meneruskan paket IP ini disebut perutean IP (atau hanya perutean).
Pada Langkah 3, Router R2 mengulangi jenis logika yang sama yang digunakan oleh Router R1. Proses IP R2 akan membandingkan alamat IP tujuan paket (2.2.2.2) dengan rute IP yang diketahui R2 dan membuat pilihan untuk meneruskan paket ke kanan, ke Bob.
