Koneksi Jaringan Lokal

Komponen LAN

Selain ponsel pintar dan perangkat seluler, ada banyak komponen lain yang dapat menjadi bagian dari jaringan area lokal. Beberapa contoh komponen jaringan adalah komputer pribadi, server, perangkat jaringan, dan kabel. Komponen-komponen ini dapat dikelompokkan menjadi empat kategori utama:

• host
• Periferal
• perangkat jaringan
• media jaringan

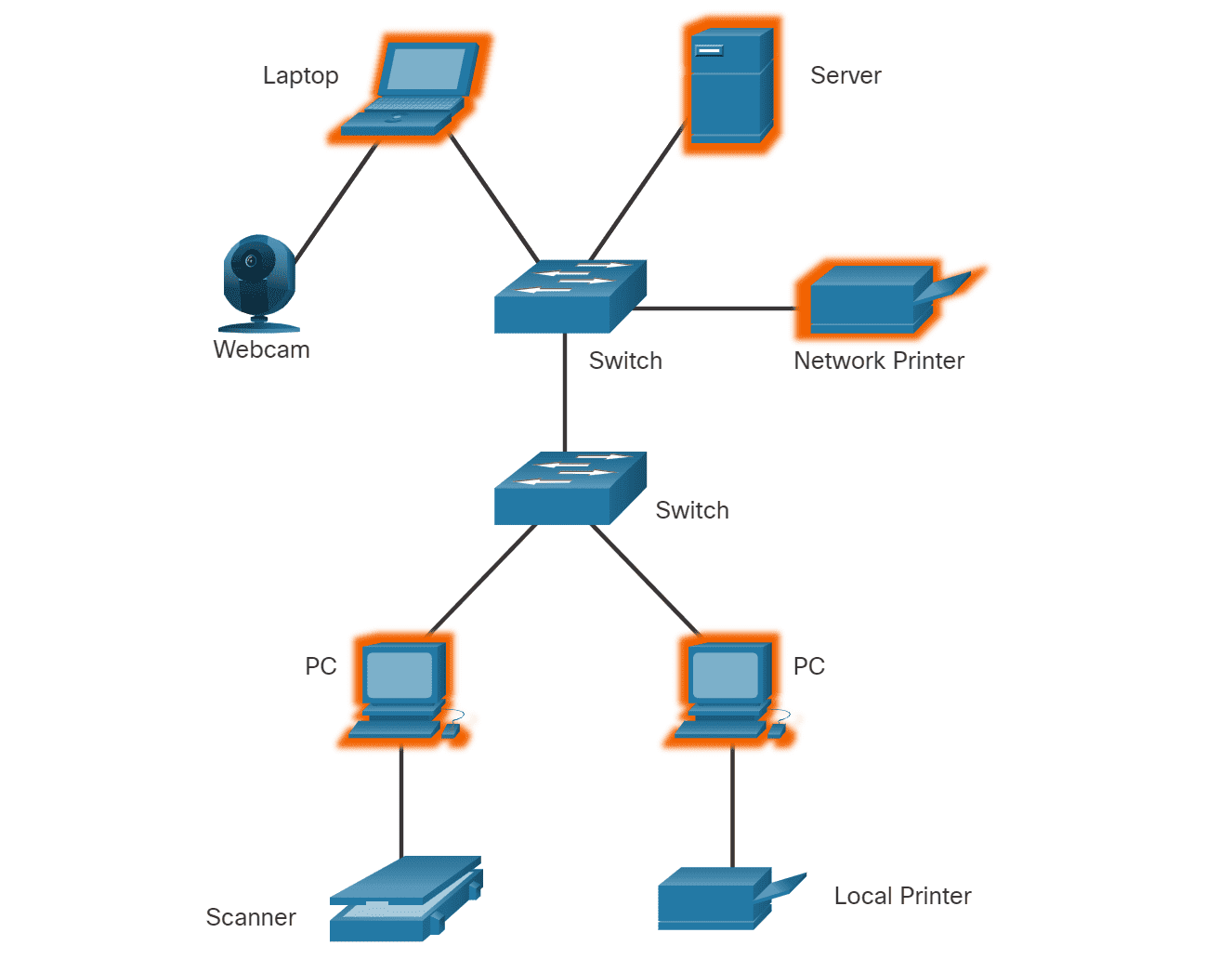

Host



Host mengirim dan menerima lalu lintas pengguna. Host adalah nama generik untuk sebagian besar perangkat pengguna akhir. Sebuah host memiliki alamat IP. Contoh host adalah komputer pribadi dan printer yang terhubung ke jaringan.

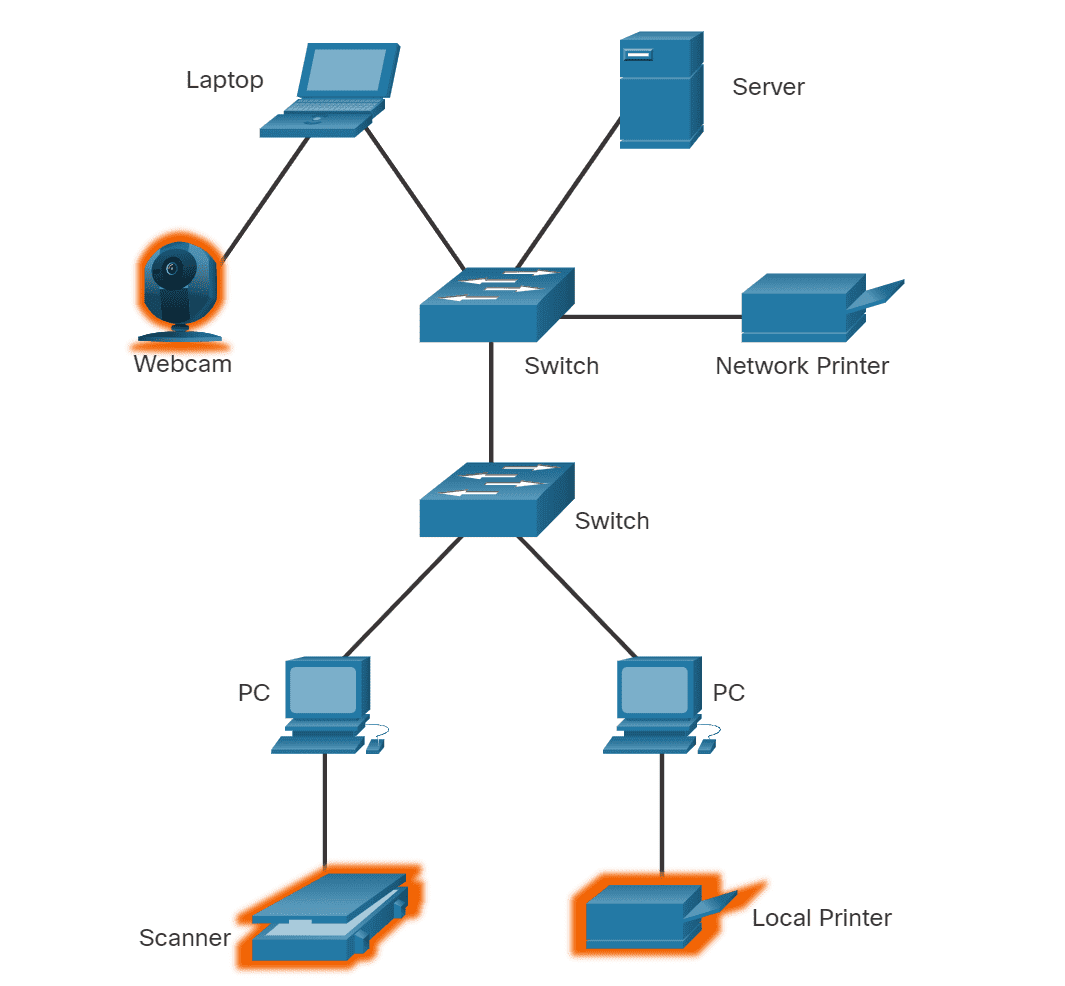

Periferal



Perangkat periferal bersama tidak berkomunikasi secara langsung di jaringan. Sebaliknya, periferal mengandalkan host yang terhubung untuk melakukan semua operasi jaringan. Contoh periferal bersama adalah kamera, pemindai, dan printer yang terpasang secara lokal.

Perangkat Jaringan

Perangkat jaringan menghubungkan perangkat lain, terutama host. Perangkat ini bergerak dan mengontrol lalu lintas jaringan. Contoh perangkat jaringan termasuk hub, switch, dan router.

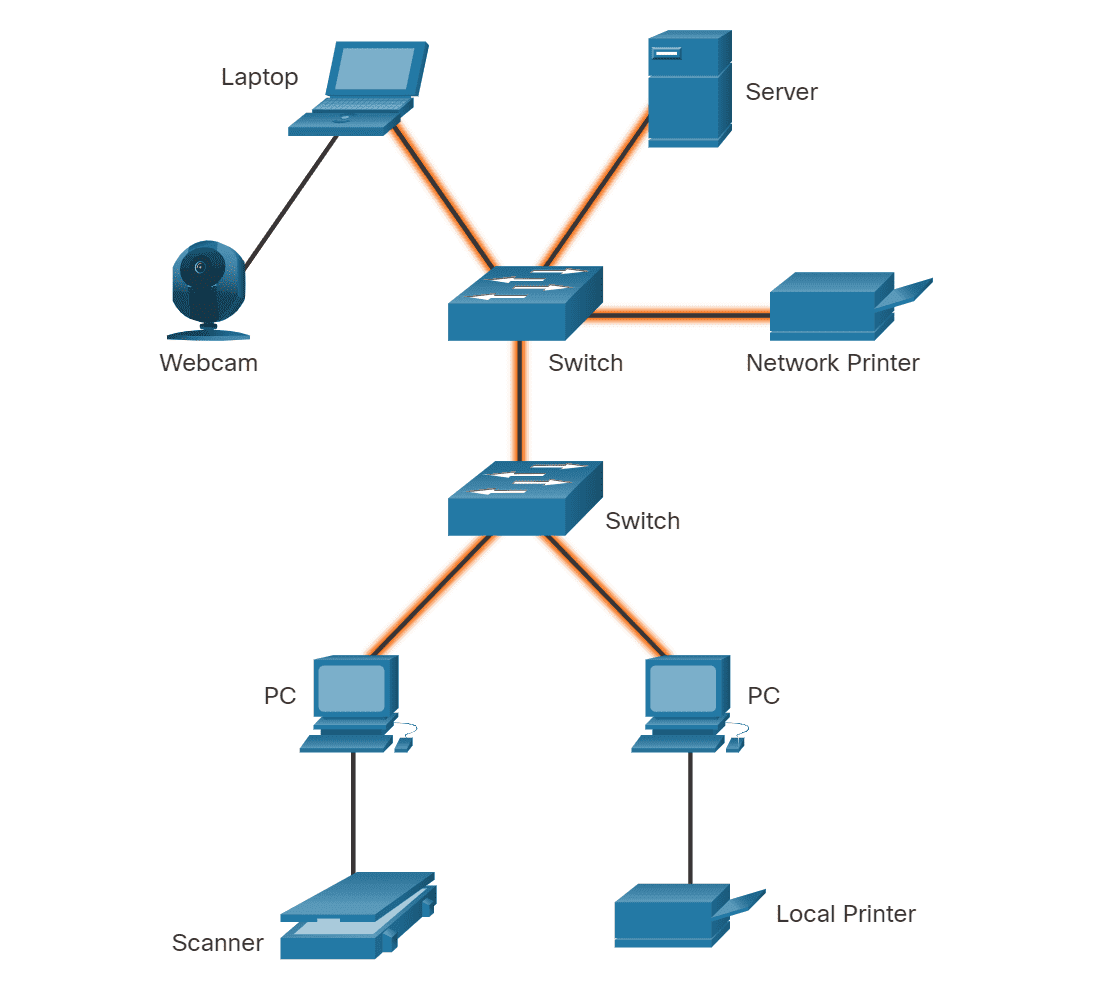

Media Jaringan

Media jaringan menyediakan koneksi antara host dan perangkat jaringan. Media jaringan dapat berupa kabel, seperti tembaga dan serat optik, atau menggunakan teknologi nirkabel.

Komponen jaringan yang mungkin paling Anda kenal adalah host dan periferal bersama. Ingatlah bahwa host adalah perangkat apa pun yang mengirim dan menerima pesan secara langsung melalui jaringan.

Periferal bersama tidak langsung terhubung ke jaringan, melainkan terhubung ke host. Host kemudian bertanggung jawab untuk berbagi perangkat di seluruh jaringan. Host memiliki perangkat lunak yang dikonfigurasi untuk memungkinkan orang di jaringan menggunakan perangkat periferal yang terpasang.

Perangkat jaringan, serta media jaringan, digunakan untuk menghubungkan host. Perangkat jaringan kadang-kadang disebut sebagai "perangkat perantara" karena biasanya terletak di jalur yang diambil pesan antara host sumber dan host tujuan.

Istilah media jaringan menggambarkan kabel dan kabel yang digunakan dalam jaringan kabel, bersama dengan gelombang frekuensi radio yang digunakan dalam jaringan nirkabel. Jaringan kabel dan nirkabel ini menyediakan jalur di mana pesan berjalan di antara berbagai komponen jaringan.

Beberapa perangkat dapat memainkan lebih dari satu peran, bergantung pada bagaimana mereka terhubung. Misalnya, printer yang terhubung langsung ke host (printer lokal) adalah periferal. Printer yang terhubung langsung ke perangkat jaringan dan berpartisipasi langsung dalam komunikasi jaringan adalah host.

Ethernet adalah teknologi yang biasa digunakan dalam jaringan area lokal. Dikembangkan di Xerox PARC, Ethernet diperkenalkan secara komersial pada tahun 1980 oleh Digital Equipment Corporation (DEC), Intel, dan Xerox. Ethernet kemudian distandarisasi pada tahun 1983 sebagai IEEE 802.3. Perangkat mengakses LAN Ethernet menggunakan Ethernet Network Interface Card (NIC). Setiap NIC Ethernet memiliki alamat unik yang tertanam secara permanen pada kartu yang dikenal sebagai alamat Media Access Control (MAC).

Pengalamatan Perangkat Akhir

Untuk terhubung secara fisik ke jaringan, perangkat pengguna akhir harus memiliki kartu antarmuka jaringan (NIC). NIC adalah perangkat keras yang memungkinkan perangkat terhubung ke media jaringan, baik kabel maupun nirkabel. Ini mungkin diintegrasikan ke dalam motherboard perangkat atau mungkin kartu yang dipasang secara terpisah.

Selain koneksi fisik, beberapa konfigurasi sistem operasi diperlukan agar perangkat dapat berpartisipasi dalam jaringan. Sebagian besar jaringan terhubung ke internet dan menggunakan internet untuk bertukar informasi. Perangkat pengguna akhir memerlukan alamat Protokol Internet (IP), serta informasi lainnya, untuk mengidentifikasinya ke perangkat lain di jaringan. Seperti yang ditunjukkan pada gambar, ada tiga bagian konfigurasi IP yang harus benar agar perangkat dapat mengirim dan menerima informasi di jaringan:

• Alamat IP - Ini mengidentifikasi host di jaringan.
• Subnet mask - Ini digunakan untuk mengidentifikasi jaringan tempat host terhubung.
• Gateway default - Ini mengidentifikasi perangkat jaringan yang digunakan host untuk mengakses internet atau jaringan jarak jauh lainnya.

Catatan: Sebagian besar aplikasi jaringan menggunakan nama domain, seperti www.cisco.com, bukan alamat IP saat mengakses informasi di internet. Server DNS digunakan untuk menerjemahkan nama domain ke alamat IP-nya. Tanpa alamat IP server DNS, pengguna akan kesulitan mengakses internet.



Penetapan Alamat Manual dan Otomatis

Alamat IP dapat dikonfigurasi secara manual atau ditetapkan secara otomatis oleh perangkat lain, seperti yang ditunjukkan pada gambar.



Dengan konfigurasi manual, nilai yang diperlukan dimasukkan ke perangkat melalui keyboard, biasanya oleh administrator jaringan. Alamat IP yang dimasukkan disebut sebagai alamat statis dan harus unik di jaringan.



Sebagian besar perangkat pengguna akhir dapat diatur untuk menerima informasi konfigurasi jaringan secara dinamis. Ini memungkinkan perangkat untuk meminta alamat dari kumpulan alamat yang ditetapkan oleh server Protokol Konfigurasi Host Dinamis (DHCP) yang terletak di dalam jaringan.
