Pengkabelan Ethernet

Kabel Twisted-Pair

Jaringan di sebagian besar rumah dan sekolah disambungkan dengan kabel tembaga berpilin. Jenis kabel ini tidak mahal dibandingkan jenis kabel lainnya, dan sudah tersedia. Kabel tambalan Ethernet yang dapat Anda beli melalui internet atau di toko eceran adalah contoh kabel twisted-pair tembaga.

Kabel twisted-pair terdiri dari satu atau lebih pasang kabel tembaga berinsulasi yang dipilin menjadi satu dan ditempatkan dalam selubung pelindung. Seperti semua kabel tembaga, twisted-pair menggunakan pulsa listrik untuk mengirimkan data.

Transmisi data melalui kabel tembaga peka terhadap interferensi elektromagnetik (EMI), yang dapat mengurangi laju throughput data yang dapat disediakan oleh kabel. Barang-barang umum di rumah yang dapat menghasilkan EMI termasuk oven microwave dan perlengkapan lampu neon.

Sumber interferensi lain, yang dikenal sebagai crosstalk, terjadi ketika kabel dibundel menjadi satu dengan panjang yang panjang. Impuls listrik dari satu kabel dapat menyeberang ke kabel yang berdekatan. Ini paling sering terjadi ketika kabel tidak dipasang dan diakhiri dengan benar. Ketika transmisi data rusak karena interferensi seperti crosstalk, data harus ditransmisikan ulang. Hal ini dapat menurunkan daya dukung data media.

Angka tersebut menggambarkan bagaimana transmisi data dipengaruhi oleh interferensi.



1. Sinyal digital murni ditransmisikan
2. Pada media, ada sinyal interferensi
3. Sinyal digital rusak oleh sinyal interferensi.
4. Komputer penerima membaca sinyal yang diubah. Perhatikan bahwa 0 bit sekarang diinterpretasikan sebagai 1 bit.

Jenis Kabel Twisted-Pair

Ada dua jenis kabel twisted-pair yang umum dipasang:

• Unshielded twisted-pair (UTP) - Ini adalah jenis kabel jaringan yang paling sering ditemui di Amerika Utara dan banyak wilayah lainnya.
• Kabel berpelindung (STP) - Ini digunakan hampir secara eksklusif di negara-negara Eropa.

UTP Cable

Kabel UTP tidak mahal, menawarkan bandwidth tinggi, dan mudah dipasang. Jenis kabel ini digunakan untuk menghubungkan workstation, host, dan perangkat jaringan. Itu bisa datang dengan banyak pasangan berbeda di dalam jaket, tetapi jumlah pasangan yang paling umum adalah empat. Setiap pasangan diidentifikasi dengan kode warna tertentu.

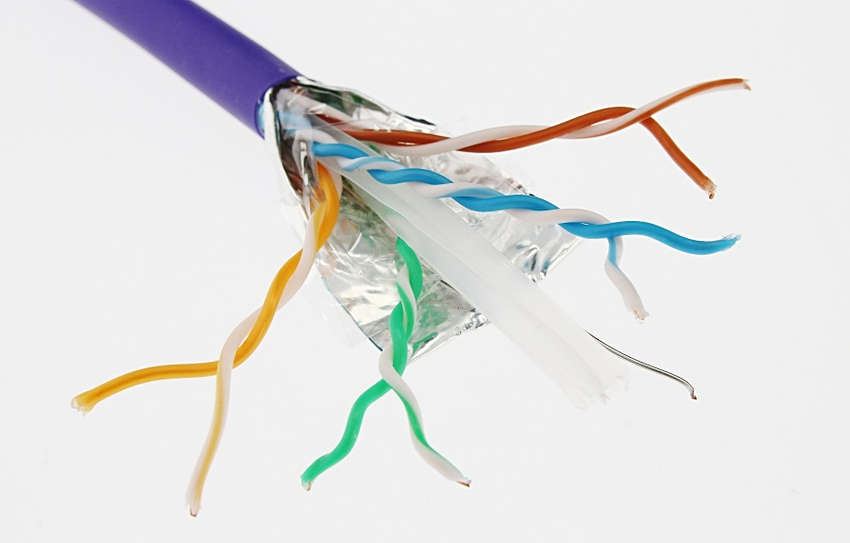

 Kabel STP

Ada lingkungan listrik di mana EMI dan RFI sangat kuat sehingga pelindung merupakan persyaratan untuk memungkinkan komunikasi, seperti di pabrik. Dalam hal ini, mungkin perlu menggunakan kabel yang memiliki pelindung, seperti pasangan terpilin berpelindung (STP). Sayangnya, kabel STP sangat mahal, tidak sefleksibel, dan memiliki persyaratan tambahan karena pelindung yang membuatnya sulit untuk digunakan.



Berbagai kategori kabel UTP telah dikembangkan dari waktu ke waktu, seperti yang ditunjukkan pada tabel. Setiap kategori kabel dikembangkan untuk mendukung teknologi tertentu dan sebagian besar tidak lagi ditemui di rumah atau kantor. Jenis kabel yang masih banyak dijumpai antara lain Kategori 3, 5, 5e, dan 6

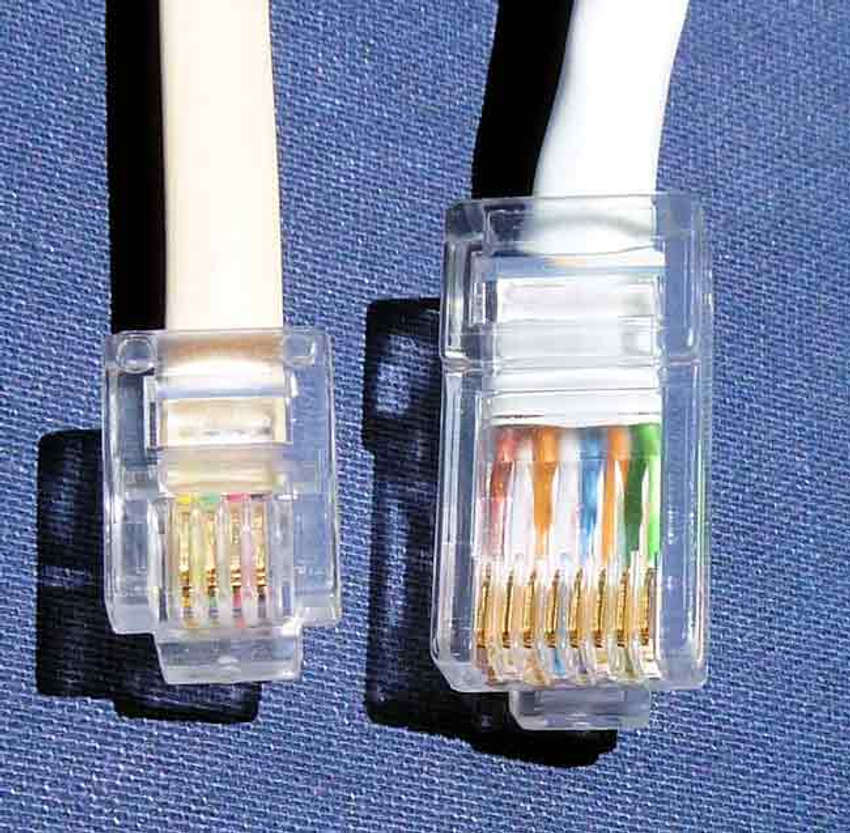

Semua kategori kabel UTP kelas data secara tradisional diakhiri ke konektor RJ-45. Masih ada beberapa aplikasi yang memerlukan konektor RJ-11 yang lebih kecil, seperti telepon analog dan beberapa mesin faks. Pada gambar di bawah, contoh konektor RJ-11 ada di sebelah kiri. Konektor RJ-45 ada di sebelah kanan.

Konektor RJ11 dan RJ45
